ACCESS : Utilisez le module de classe ClGdiPlus : Premier pas.

Date de publication : 24/04/08 , Date de mise à jour : 24/04/08

Par Thierry GASPERMENT (arkham46.developpez.com/)

Ce document a pour objectif d'expliquer les bases de l'utilisation de la classe ClGdiPlus.
La classe ClGdiPlus apporte des fonctions pour dessiner sur un contrôle image standard et permet de rendre l'image interactive par l'ajout de régions sensibles aux actions de la souris.

Version PDF (Miroir) Version hors-ligne (Miroir)

I. Introduction
II. Création du formulaire et du contrôle image
III. Création de la classe
IV. Déclaration de la classe et initialisation
V. Chargement d'une image de fond
VI. Dessin du texte
VII. Dessin du rectangle
VIII. Affichage d'une petite image dans le rectangle
IX. La définition d'une région
X. Détecter le clic sur une région
XI. Détecter le survol d'une région
XII. Corriger les clignotements
XIII. Le code complet
XIV. Conclusion
XV. Téléchargements

I. Introduction

Ce tutoriel a été rédigé avec Access 2003.

Nous allons au cours de ce tutoriel :
  - charger une image de fond
  - dessiner du texte
  - dessiner un rectangle
  - dessiner une image dans ce rectangle par dessus l'image de fond
  - détecter le survol du rectangle
  - détecter le click sur le rectangle

Voici le résultat que l'on obtiendra à la fin du tutoriel

Consultez la documentation des fonctions et des propriétés

Lien vers la libraire en téléchargement sur Microsoft.com pour Windows autre que XP

II. Création du formulaire et du contrôle image

Créez un formulaire et placez-y un contrôle image de n'importe quelle taille.
Il n'est pas utile d'intégrer une image dans le contrôle car on va dessiner dessus.
Si nécessaire, choisissez une image quelconque pour créer le contrôle puis dans les propriétés du contrôle dans l'onglet Format, effacez la propriété Image.
Définissez le mode d'affichage à Zoom. L'image sera redimensionnée en conservant ses proportions.
Vérifiez le nom du contrôle dans l'onglet Autres, changez le si-besoin en Image0 (c'est le nom qu'on va utiliser dans ce tutoriel)

III. Création de la classe

Téléchargez la classe au format texte (HTTP)
Créez un nouveau module de classe.
Collez-y le contenu du fichier texte.
Sauvegardez le module avec le nom ClGdiPlus.
Attention : le nom sous lequel vous sauvegardez le module est important.

Ce module de classe VBA utilise la librairie gdiplus.dll de Microsoft.
Si vous utilisez une version de Windows autre que XP, télécharger la librairie et placez la dans le même répertoire que le fichier Access.

IV. Déclaration de la classe et initialisation

On va écrire notre code dans le module du formulaire. Cliquez sur Affichage --> Code pour ouvrir ce module.
Vérifiez que vous avez l'instruction Option Explicit en haut du module.
Sinon rajoutez le pour imposer la déclaration de toutes les variables, cela évite les étourderies.

En-tête de module


Option Compare Database
Option Explicit

Pour pouvoir utiliser la classe il est nécessaire de la déclarer.
La classe est un objet dont le type est le nom sous lequel on a sauvegardé notre module de classe.
Elle se déclare comme n'importe quelle autre variable.

Déclaration de la classe


Private gGdip As clGdiPlus

Première chose à faire : il faut créer une instance de l'objet classe.
(Pour l'instant gGdip a pour valeur Nothing).

On écrit ce code dans l'événement Sur Chargement du formulaire.
Dans les propriétés du formulaire, définissez [Procédure événementielle] dans l'événement Sur Chargement.
Cliquez sur les trois petits points [...] pour générer l'événement dans le code.

Initialisation du contrôle


Private Sub Form_Load()
' Initialisation de la classe de dessin
Set gGdip = New clGdiPlus
End Sub

Deuxième chose à faire : pensez à libérer la classe dès qu'elle n'est plus utile, au plus tard donc à la fermeture du formulaire.
La libération de la classe est importante car elle supprime tous les objets graphiques de la mémoire.

Dans les propriétés du formulaire, définissez [Procédure événementielle] dans l'événement Sur Fermeture.
Cliquez sur les trois petits points [...] pour générer l'événement dans le code.

A l'intérieur de la procédure Form_Close on va libérer la classe : il suffit de lui donner la valeur Nothing si elle n'a pas déjà cette valeur.

Libération de la classe


Private Sub Form_Close()
' Libération de la classe à la fermeture du formulaire
If Not gGdip is Nothing Then Set gGdip = Nothing
End Sub

V. Chargement d'une image de fond

Si vous visualisez le formulaire, vous ne voyez rien.
C'est normal car on n'a encore rien fait...

On va maintenant charger une image dans le contrôle.
Placez une image dans le même répertoire que votre base de données.
Mon image s'appelle DSCN1099.JPG, remplacez ce nom de fichier par le vôtre.

La fonction utilisée pour charger le fichier est OpenFile.
Une fois le fichier ouvert, il faut ensuite mettre à jour le contrôle pour voir le résultat à l'écran.
(La fonction OpenFile ouvre le fichier en mémoire mais n'affiche rien).
L'affichage à l'écran s'effectue en mettant à jour la propriété PictureData de l'image grâce à la fonction RepaintControl.

Chargement d'une image de fond


Private Sub Form_Load()
' Initialisation de la classe de dessin
Set gGdip = New clGdiPlus
' Chargement d'une image de fond
gGdip.OpenFile CurrentProject.Path & "\DSCN1099.JPG"
' Affichage de l'image dans le contrôle
gGdip.RepaintControl Me.Image0
End Sub

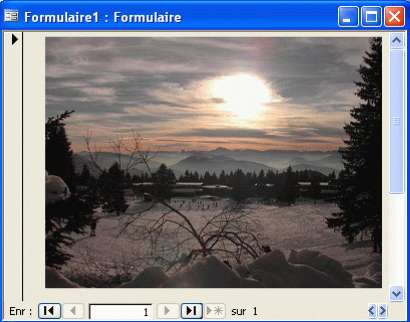

On obtient alors l'image dans le formulaire.

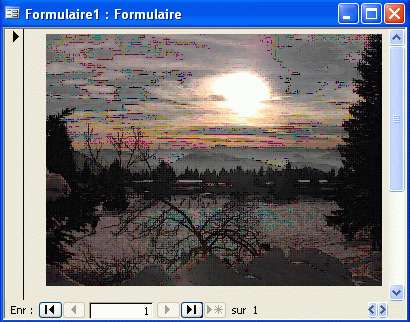

Il peut parfois y avoir un problème d'affichage au redimensionnement de l'image, généralement lors de l'affichage d'une image plus grande que le contrôle qui la contient.

Pour résoudre ce problème, passez le paramètre pUseEMF de la fonction RepaintControl à Vrai.
Le problème d'affichage ne se produit pas pour un type d'image EMF.

Affichage avec format EMF


' Affichage de l'image dans le contrôle
gGdip.RepaintControl Me.Image0, , , True

VI. Dessin du texte

Nous souhaitons maintenant dessiner du texte sur l'image :

- Texte : Essais de texte
- Taille : 16 points
- Police : Comic sans MS
- Position : En bas, centré horizontalement
- Couleur du texte : Bleu
- Couleur du fond : Jaune pâle
- Italique : Oui
- Souligné : Non
- Barré : Non

   - On passe 4 coordonnées en paramètres, ce sont les coordonnées d'un rectangle dans lequel on va dessiner le texte.
On utilise les coordonnées (0,0,gGdip.ImageWidth, gGdip.ImageHeight) qui sont celles de l'image complète.

  - 1 et 2 sont les alignements du texte : centré horizontalement et positionné en bas dans le rectangle défini précédemment.

  - VbBlue est la couleur du texte : on écrit le texte en bleu.

  - RGB(255, 255, 200) correspond à une couleur de fond jaune pastel.

  - True dans le paramètre pItalic pour afficher le texte en italique.

La taille du texte pour la fonction DrawText est exprimée en pixel sur l'image.
Pour l'exemple nous souhaitons que le texte affiché à l'écran soit de la même taille qu'un contrôle de taille de police égal à 16.

Cette valeur 16 est exprimée en points.

La fonction FontSizeToPixel va convertir les twips (ou points) en pixels sur l'image.

Pour tester j'ai placé un contrôle étiquette pour vérifier que la taille du texte correspond.

Dessine le texte


' Dessin du texte
gGdip.DrawText "Essais de texte", gGdip.FontSizeToPixel(16 , Me.Image0), "Comic sans MS", 0, 0, gGdip.ImageWidth, gGdip.ImageHeight, 1, 2, vbBlue, , RGB(255, 255, 500), , True

Placez ce code avant l'instruction d'affichage dans le contrôle.
Une seule mise à jour de la propriété PictureData du contrôle sera nécessaire une fois tout le dessin effectué en mémoire.

Voilà ce que l'on obtient.

VII. Dessin du rectangle

On va afficher un rectangle au centre de l'image.

On donne les coordonnées du rectangle à dessiner à la fonction DrawRectangle.
On dessine ici un rectangle rouge dont la taille est égale à 2/5 de la taille de l'image visible.

L'intérieur du rectangle est transparent; pour ajouter une couleur de remplissage, remplacez -1 par un code couleur.

Dessine un rectangle centré sur le contrôle


' Dessin du rectangle
gGdip.DrawRectangle gGdip.ImageWidth / 2 - gGdip.ImageWidth / 5, _
                    gGdip.ImageHeight / 2 - gGdip.ImageHeight / 5, _
                    gGdip.ImageWidth / 2 + gGdip.ImageWidth / 5, _
                    gGdip.ImageHeight / 2 + gGdip.ImageHeight / 5, _
                    , vbRed, 2

Placez ce code avant l'instruction d'affichage dans le contrôle.

On obtient un rectangle au centre de l'écran.

VIII. Affichage d'une petite image dans le rectangle

Maintenant on va afficher une petite image à l'intérieur du rectangle que l'on vient de dessiner.

On écrit toujours le code avant l'instruction d'affichage dans le contrôle.

Pour dessiner une image il faut d'abord l'ajouter à la liste d'images.

Comme pour le chargement de l'image de fond on défini le chemin du fichier et on limite la taille de l'image chargée à la largeur du rectangle qui va contenir l'image.

On donne un nom à cette image : MonImage.

Ajoute l'image à la liste d'images


' Ajout de l'image à la liste d'images
gGdip.ImageListAdd "MonImage", CurrentProject.Path & "\logo.gif", 2 * gGdip.ImageWidth / 5

On va ensuite dessiner l'image "MonImage" dans le rectangle.

On utilise la fonction DrawImage qui permet de dessiner une image de la liste d'images.
On donne en paramètres de la fonction les mêmes coordonnées que pour le rectangle.
Puis on défini le mode d'affichage à GdipSizeModezoom et le positionnement à GdipAlignCenter.

L'image est dessinée dans le rectangle comme elle le serait dans un contrôle image avec les mêmes propriétés de mode d'affichage et de positionnement.

Si votre image a une couleur de transparence mettez cette couleur de transparence à la place du -1 (vbWhite par exemple).

Dessine une image dans le rectangle rouge


' Dessine l'image dans le rectangle
' Mode Zoom centré
gGdip.DrawImage "MonImage", gGdip.ImageWidth / 2 - gGdip.ImageWidth / 5, _
                    gGdip.ImageHeight / 2 - gGdip.ImageHeight / 5, _
                    gGdip.ImageWidth / 2 + gGdip.ImageWidth / 5, _
                    gGdip.ImageHeight / 2 + gGdip.ImageHeight / 5, _
                    -1, GdipSizeModezoom, GdipAlignCenter

On n'a plus besoin de l'image donc on la supprime.

Supprime l'image de la liste d'images


' Supprime l'image de la liste
gGdip.ImageListDel "MonImage"

On a fini de dessiner!

Voilà le code complet qui s'exécute au chargement du formulaire.

Code de dessin


Option Compare Database
Option Explicit

' Déclaration de la classe
Private gGdip As New ClGdiPLus

Private Sub Form_Close()
' Libération de la classe à la fermeture du formulaire
If Not gGdip Is Nothing Then Set gGdip = Nothing
End Sub

Private Sub Form_Load()
' Initialisation de la classe de dessin
Set gGdip = New ClGdiPLus
' Chargement d'une image de fond
' On précise la largeur de l'image car il n'est pas nécessaire de charger une image plus large que le contrôle
' La hauteur sera automatiquement calculée en fonction de la largeur précisée et des proportions de l'image
gGdip.OpenFile CurrentProject.Path & "\DSCN1099.JPG"
' Dessin du texte
gGdip.DrawText "Essais de texte", gGdip.FontSizeToPixel(16 , Me.Image0), "Comic sans MS", 0, 0, gGdip.ImageWidth, gGdip.ImageHeight, 1, 2, vbBlue, , RGB(255, 255, 500), , True
' Dessin du rectangle
gGdip.DrawRectangle gGdip.ImageWidth / 2 - gGdip.ImageWidth / 5, _
                    gGdip.ImageHeight / 2 - gGdip.ImageHeight / 5, _
                    gGdip.ImageWidth / 2 + gGdip.ImageWidth / 5, _
                    gGdip.ImageHeight / 2 + gGdip.ImageHeight / 5, _
                    , vbRed, 2
' Ajout de l'image à la liste d'images
gGdip.ImageListAdd "MonImage", CurrentProject.Path & "\logo.gif", 2 * gGdip.ImageWidth / 5
' Dessine l'image dans le rectangle
' Mode Zoom centré
gGdip.DrawImage "MonImage", gGdip.ImageWidth / 2 - gGdip.ImageWidth / 5, _
                    gGdip.ImageHeight / 2 - gGdip.ImageHeight / 5, _
                    gGdip.ImageWidth / 2 + gGdip.ImageWidth / 5, _
                    gGdip.ImageHeight / 2 + gGdip.ImageHeight / 5, _
                    -1, GdipSizeModezoom, GdipAlignCenter
                    gGdip.ImageListGetPixel "MonImage", 1, 1
' Supprime l'image de la liste
gGdip.ImageListDel "MonImage"
' Affichage de l'image dans le contrôle
gGdip.RepaintControl Me.Image0, , , True
End Sub

Et le résultat obtenu.

On peut à présent passer à l'interactivité...

IX. La définition d'une région

Dessiner sur un contrôle c'est bien mais c'est encore mieux de rendre des zones sensibles et de réagir aux actions de l'utilisateur.

Pour faire ça il faut passer par la création de régions.

Pour créer une région on peut utiliser les fonctions dédiées :
CreateRegionRect,CreateRegionPolygon et CreateRegionEllipse.

Pour créer une région correspondant au rectangle rouge cela donne :

Crée une région correspondant au rectangle rouge


gGdip.CreateRegionRect "MaRegion", gGdip.ImageWidth / 2 - gGdip.ImageWidth / 5, _
                    gGdip.ImageHeight / 2 - gGdip.ImageHeight / 5, _
                    gGdip.ImageWidth / 2 + gGdip.ImageWidth / 5, _
                    gGdip.ImageHeight / 2 + gGdip.ImageHeight / 5

On voit que l'on serait obligé de passer à nouveau les mêmes coordonnées en paramètres.
Il y a plus simple, il suffit d'utiliser le paramètre pRegion de la fonction DrawRectangle avec laquelle on a dessiné le rectangle.

On modifie alors le précédent appel à la fonction DrawRectangle comme suit :

Crée une région correspondant au rectangle rouge


' Dessin du rectangle
gGdip.DrawRectangle gGdip.ImageWidth / 2 - gGdip.ImageWidth / 5, _
                    gGdip.ImageHeight / 2 - gGdip.ImageHeight / 5, _
                    gGdip.ImageWidth / 2 + gGdip.ImageWidth / 5, _
                    gGdip.ImageHeight / 2 + gGdip.ImageHeight / 5, _
                    , vbRed, 2, , , "MaRegion"

On a simplement rajouté le paramètre "MaRegion" à la fin.
Cela va créer automatiquement une région nommée "MaRegion" définie par les coordonnées du rectangle dessiné.

X. Détecter le clic sur une région

On voudrait dans la suite afficher une boîte de message si l'utilisateur clique dans le rectangle rouge.

L'évenement Sur clic du contrôle image ne propose pas de paramètre donnant la position de la souris alors on va utiliser l'événement Sur souris appuyée.

La fonction GetRegionXY nous renvoie le nom de la région située sous le curseur de la souris.
Notez qu'on converti d'abord la position de la souris en pixel sur l'image avec les fonctions CtrlToImgX et CtrlToImgY.

Si on a cliqué dans le rectangle rouge on reçoit alors la valeur "MaRegion".
On peut à ce moment afficher une boîte de message.

Affiche un message si on clique dans le rectangle rouge


Private Sub Image0_MouseDown(Button As Integer, Shift As Integer, X As Single, Y As Single)
Dim lRegion As String
' On teste si la classe est initialisée
If gGdip Is Nothing Then Exit Sub
' Récupère le nom de la région sur laquelle on a cliqué
lRegion = gGdip.GetRegionXY(gGdip.CtrlToImgX(X, Me.Image0), gGdip.CtrlToImgY(Y, Me.Image0))
' Si on a cliqué dans le rectangle rouge alors on affiche un message
If lRegion = "MaRegion" Then MsgBox "Vous avez cliqué dans le rectangle rouge!"
End Sub

On obtient bien un message seulement si on clique dans le rectangle.

Mais on aimerait faire mieux parce qu'on n'a pas d'information qui nous indique qu'on survole une zone sensible de l'image...

XI. Détecter le survol d'une région

On va, pour terminer, déterminer si on survole notre rectangle et le hachurer.

Pour savoir le nom de la région survolée on va procéder de la même manière que pour le clic mais sur l'événement Sur souris déplacée.

Si on survole le rectangle on souhaite hachurer la région avec la fonction HatchRegion.

On utilise les fonctions de sauvegarde en mémoire (KeepImage et ResetImage) pour rétablir l'image avant de la hachurer.
Ainsi on repart à chaque fois de l'image d'origine.
Il faut donc exécuter la fonction KeepImage une fois l'image dessinée dans la procédure Form_Load

La variable Static sRegion nous est utile pour ne dessiner ou retirer les hachures que si la région survolée change.

Ajout dans Form_Load à la fin de la procédure


' Conserve l'image
gGdip.KeepImage

Hachure la région lorsqu'on survole le rectangle


Private Sub Image0_MouseMove(Button As Integer, Shift As Integer, X As Single, Y As Single)
Dim lRegion As String
Static sRegion As String
' On teste si la classe est initialisée
If gGdip Is Nothing Then Exit Sub
' Récupère le nom de la région sur laquelle on a cliqué
lRegion = gGdip.GetRegionXY(gGdip.CtrlToImgX(X, Me.Image0), gGdip.CtrlToImgY(Y, Me.Image0))
' si changement de région
If sRegion <> lRegion Then
    ' Rétabli l'image originale
    gGdip.ResetImage
    ' Rempli la région en bleu
    gGdip.HatchRegion lRegion, vbBlue, , HatchStyleForwardDiagonal, 150
    ' Affichage de l'image dans le contrôle
    gGdip.RepaintControl Me.Image0, , , True
End If
' Conserve le nom de la dernière région survolée
sRegion = lRegion
End Sub

Voilà c'est fini on a bien notre région hachurée au survol du rectangle.

XII. Corriger les clignotements

Le changement d'image lors du survol de la souris peut produire un effet de clignotement.
Il semble que le couple Access 2003 + Windows XP soit le plus touché par cet effet.

Trois solutions pour essayer de se débarrasser de ces clignotements :

- Utiliser la fonction SetXPTheme pour désactiver le thème XP sur les contrôles de l'application.
Désactiver le thème XP pour faire disparaître les scintillements.

- Utiliser la fonction SetDoubleBufferXP pour activer le double tampon sur le formulaire.
Le double tampon élimine efficacement les scintillements de l'image, mais est gourmand en ressource système.

- Utiliser la fonction FastRepaint pour redessiner l'image directement sur le formulaire.
Au lieu de modifier la propriété PictureData du contrôle, dessiner directement l'image sur le formulaire.
Cette fonction dessine temporairement l'image.

XIII. Le code complet

Voici le code complet de ce tutoriel :

Code complet


Option Compare Database
Option Explicit

' Déclaration de la classe
Private gGdip As New ClGdiPLus

Private Sub Form_Close()
' Libération de la classe à la fermeture du formulaire
If Not gGdip Is Nothing Then Set gGdip = Nothing
End Sub

Private Sub Form_Load()
' Initialisation de la classe de dessin
Set gGdip = New ClGdiPLus
' Chargement d'une image de fond
' On précise la largeur de l'image car il n'est pas nécessaire de charger une image plus large que le contrôle
' La hauteur sera automatiquement calculée en fonction de la largeur précisée et des proportions de l'image
gGdip.OpenFile CurrentProject.Path & "\DSCN1099.JPG"
' Dessin du texte
gGdip.DrawText "Essais de texte",gGdip.FontSizeToPixel(16 , Me.Image0), "Comic sans MS", 0, 0, gGdip.ImageWidth, gGdip.ImageHeight, 1, 2, vbBlue, , RGB(255, 255, 500), , True
' Dessin du rectangle
gGdip.DrawRectangle gGdip.ImageWidth / 2 - gGdip.ImageWidth / 5, _
                    gGdip.ImageHeight / 2 - gGdip.ImageHeight / 5, _
                    gGdip.ImageWidth / 2 + gGdip.ImageWidth / 5, _
                    gGdip.ImageHeight / 2 + gGdip.ImageHeight / 5, _
                    , vbRed, 2, , , "MaRegion"
' Ajout de l'image à la liste d'images
gGdip.ImageListAdd "MonImage", CurrentProject.Path & "\logo.gif", 2 * gGdip.ImageWidth / 5
' Dessine l'image dans le rectangle
' Mode Zoom centré
gGdip.DrawImage "MonImage", gGdip.ImageWidth / 2 - gGdip.ImageWidth / 5, _
                    gGdip.ImageHeight / 2 - gGdip.ImageHeight / 5, _
                    gGdip.ImageWidth / 2 + gGdip.ImageWidth / 5, _
                    gGdip.ImageHeight / 2 + gGdip.ImageHeight / 5, _
                    -1, GdipSizeModezoom, GdipAlignCenter
                    gGdip.ImageListGetPixel "MonImage", 1, 1
' Supprime l'image de la liste
gGdip.ImageListDel "MonImage"
' Conserve l'image
gGdip.KeepImage
' Affichage de l'image dans le contrôle
gGdip.RepaintControl Me.Image0,, , True
End Sub

Private Sub Image0_MouseDown(Button As Integer, Shift As Integer, X As Single, Y As Single)
Dim lRegion As String
' On teste si la classe est initialisée
If gGdip Is Nothing Then Exit Sub
' Récupère le nom de la région sur laquelle on a cliqué
lRegion = gGdip.GetRegionXY(gGdip.CtrlToImgX(X, Me.Image0), gGdip.CtrlToImgY(Y, Me.Image0))
' Si on a cliqué dans le rectangle rouge alors on affiche un message
If lRegion = "MaRegion" Then MsgBox "Vous avez cliqué dans le rectangle rouge!"
End Sub

Private Sub Image0_MouseMove(Button As Integer, Shift As Integer, X As Single, Y As Single)
Dim lRegion As String
Static sRegion As String
' On teste si la classe est initialisée
If gGdip Is Nothing Then Exit Sub
' Récupère le nom de la région sur laquelle on a cliqué
lRegion = gGdip.GetRegionXY(gGdip.CtrlToImgX(X, Me.Image0), gGdip.CtrlToImgY(Y, Me.Image0))
' si changement de région
If sRegion <> lRegion Then
    ' Rétabli l'image originale
    gGdip.ResetImage
    ' Rempli la région en bleu
    gGdip.HatchRegion lRegion, vbBlue, , HatchStyleForwardDiagonal, 150
    ' Affichage de l'image dans le contrôle
    gGdip.RepaintControl Me.Image0, , , True
End If
' Conserve le nom de la dernière région survolée
sRegion = lRegion
End Sub

XIV. Conclusion

On a donc dessiné sur un contrôle image et on a rendu une zone sensible pour donner de l'interactivité à l'image.

Merci à l'équipe Office de developpez.com pour ses relectures, commentaires et encouragements!

XV. Téléchargements

Télécharger la base Access de ce tutoriel au format ACCESS 2000 (HTTP)

Version PDF (Miroir) Version hors-ligne (Miroir)

Les sources présentées sur cette page sont libres de droits, et vous pouvez les utiliser à votre convenance. Par contre, la page de présentation constitue une oeuvre intellectuelle protégée par les droits d'auteurs. Copyright © Thierry GASPERMENT. Aucune reproduction, même partielle, ne peut être faite de ce site et de l'ensemble de son contenu : textes, documents, images, etc sans l'autorisation expresse de l'auteur. Sinon vous encourez selon la loi jusqu'à 3 ans de prison et jusqu'à 300 000 E de dommages et intérêts. Droits de diffusion permanents accordés à developpez LLC. Cette page est déposée à la SACD.
